一、 概述

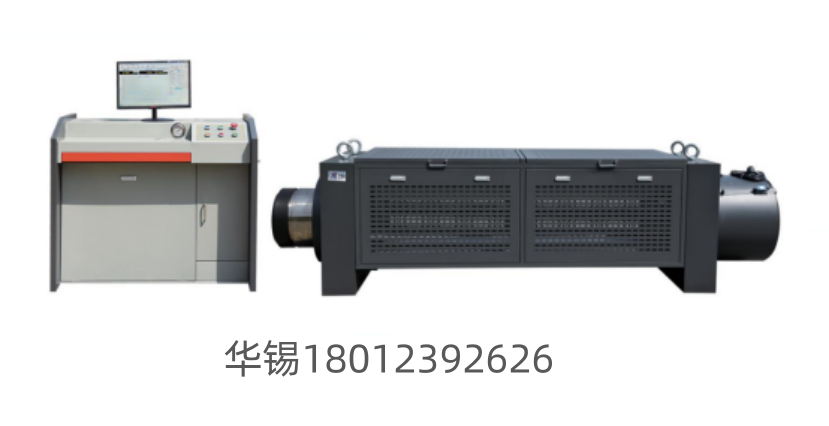

MGW-6500型微機控制靜載錨固試驗機采用微機控制電液伺服加載。主體與控制柜分置的設計具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用于鋼絞線靜載錨固強度試驗之用。測力采用高精度負荷傳感器（6500KN），微機控制及顯示，電液伺服控制精度較高，試驗結果更加準確,控制系統采用鑫高軟件。

符合下列標準:

《鐵路工程預應力筋用夾片式錨具、夾具和連接器》              TB/T3193

《公路橋梁預應力筋用夾片式錨具、夾具和連接器》              JT/T329

《預應力筋用夾片式錨具、夾具和連接器》                            GB/T14370

《預應力筋用夾片式錨具、夾具和連接器應用技術規范》       JGJ85

二、 組成

該臥式靜載錨固機由主機和控制柜（含油源、泵站）及微機控制系統三部分組成。

主機由負荷傳感器、機架、圍板、千斤頂及墊板、錨板、錨具等組成。其中錨板、錨具及墊板隨做不同的試驗根數而更換不同的錨板和錨具。

控制柜由控制面板、電機泵、送油閥、回油閥、截止閥、電磁換向閥、電液伺服數字閥、管路、油箱等系統構成，主要實現對油缸（千斤頂）、活塞啟動、后退、停止、壓力大小、速度快慢的控制。

三、 參數

主要技術參數

1）最大試驗力：6500KN

2）測力范圍：4%-100%（全程不分檔，等效三檔）

3）示值準確度（試驗力）：          伏于示值的±1%

4）位移測量范圍：          0-200mm

5）示值準確度（位移）：         ±1%

6）重復性：±0.5%

7）相對分辨率：±0.5%

8）活塞行程：200mm

9）拉伸空間：                                                ≥3200mm

10）功率：4.4KW

11）外形尺寸：主機：                         800×800×3200

          控制柜：　           1100×900×735

12）主機凈重：  6000Kg

MGW-6500S型靜載錨固試驗機（機器組件清單）
